Правильный монтаж кондиционера

Информация может быть не достоверна

Основная сложность, с которой сталкивается покупатель сплит-системы, – проблема правильного монтажа. Монтаж на 90% определяет качество и срок службы кондиционера. Если при монтаже допущены ошибки, то исправить их потом очень сложно.

Решение: Монтаж должны проводить специалисты, имеющие лицензию на установку кондиционеров, с соблюдением инструкции и с применением спецтехники. После монтажа в помещении не должно остаться ни мусора, ни пыли, ни коробок. Слово «кондиционер» прижилось только у нас в стране. Это фактически кусок словосочетания air-condition, что в переводе с английского означает «состояние воздуха». Кондиционер служит для поддержания нужной температуры и влажности в помещении. Вентилируя воздух, кондиционер очищает его, пропуская воздушный поток через специальные фильтры.

Сегодня мы поговорим об установке более современного вида системы кондиционирования воздуха – о сплит-системе. В чем же преимущества сплит-системы перед «обычным» кондиционером? Сплит-система не загораживает естественный свет, как «оконник», который врезают в оконную раму. Это первое отличие. Кроме того, она не зависит от системы общего кондиционирования дома, если таковая имеется (это когда один здоровенный блок стоит где-нибудь в подвале и гоняет воздух по всему дому). И отличается от «обычного» кондиционера тем, что состоит из двух блоков – внешнего и внутреннего. Если внутренних блоков более двух, то это уже называется «мультисплит-система».

Но давайте договоримся: для простоты изложения я буду рассказывать о сплит-системе, называя ее более привычным для нашего уха словом «кондиционер».

Сначала – ремонт, потом – сплит

Итак, сплит-система (от английского слова split – «расщеплять, раскалывать») состоит из двух отдельных блоков: внутреннего (испарителя) и наружного или внешнего (конденсатора). Блоки соединяются между собой электропроводами и двумя медными трубками, по которым течет хладагент (фреон). От внутреннего блока наружу отходит еще и пластиковая тоненькая трубочка (дренаж) – для вывода конденсируемой влаги. В идеале она должна подсоединяться к сливной (канализационной) трубе или к специальному резервуару, но часто ее выводят просто на улицу, и тогда капли воды падают на головы прохожим (о том, как правильно сделать дренаж, – см. дальше).

Принцип работы сплит-системы такой. Если помещение требуется охладить, то из теплообменника внешнего блока по одной медной трубке фреон поступает в теплообменник внутреннего блока. Там обдувается вентилятором, в результате чего из внутреннего блока выходит холодный воздух. Если воздух в помещении надо нагреть, то при помощи теплового насоса внешний конденсатор превращается в испаритель, а испаритель становится конденсатором. Кроме конденсатора и испарителя, в сплит-систему входит компрессор, который устанавливается во внешнем блоке. Основная функция компрессора – сжимать фреон для придания этому газу свойств, которые значительно повышают КПД кондиционера.

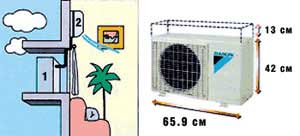

Сплит-система:
1 – наружный (внешний) блок
2 – внутренний настенный блок

Внутренний блок работает практически бесшумно (у моделей «Дайкин» уровень шума некоторых внутренних блоков 28 – 31 дБ, а у «Мицубиси», когда двигатель включен на самой низкой скорости, – 26 дБ; такой же уровень шума создает летящая бабочка). А вот вентилятор и компрессор внешнего устройства могут «жужжать» и погромче.

Внутренние блоки по способу крепления бывают настенные и напольно-потолочные (напольно-потолочные называются так потому, что их можно прикрепить и к потолку, и к полу). Есть еще кассетные и многозональные внутренние блоки, но о них мы поговорим в следующий раз.

В квартирах чаще всего устанавливают именно настенные внутренние блоки. С помощью подвижных жалюзи настенного блока можно менять направление потока воздуха. Но мощность настенных блоков специально ограничена – иначе сильная струя холодного воздуха будет просто «сдувать» все на своем пути. Но если в помещении (например, в офисе) требуется более мощный кондиционер, устанавливают напольно-потолочный блок. Он позволит направить сильную струю вдоль стены или потолка и таким образом обеспечит равномерное распределение температуры в помещении.

Наш совет: если длина комнаты значительно превышает ее ширину, гораздо эффективнее установить именно напольно-потолочный кондиционер!

Сплит-системы различаются по мощности (холодопроизводительности) и дизайну. Выбор дизайна – на усмотрение покупателя. А вот насчет мощности нужно обязательно проконсультироваться со специалистом. При этом вам нужно знать:

1. Площадь (объем) вашего помещения.
2. Размеры окна, сторону света, на которую оно выходит.
3. Наличие (отсутствие) жалюзи на окнах.
4. Количество постоянно работающей техники, выделяющей тепло (телевизор, компьютер и др.).
5. Число батарей отопления в комнатах.
6. Количество людей, постоянно находящихся в помещении.
7. Имеется ли принудительная вентиляция?

Еще совет: если на фирме, где вы хотите приобрести кондиционер, у вас об этом ничего не спросили, то лучше у них не покупать. Потому что есть опасность, что вам предлагают «типичное не то». В солидных фирмах перед продажей кондиционера консультант, как правило, выезжает на место предполагаемой установки аппарата, делает замеры и выясняет все нужные подробности. Потом все эти данные заносятся в программу, и только после этого компьютер подбирает оптимальную модель.

Так выглядит распределение потоков
воздуха из настенного внутренного блока

Что еще надо знать? СТАВИТЬ СПЛИТ-СИСТЕМУ специалисты советуют ДО или ВО ВРЕМЯ РЕМОНТА, а не после того, как все ремонтные работы уже проведены. Тогда не придется долбить и сверлить свежевыкрашенные и выровненные стены, чтобы проложить электропроводку для кондиционера и укрепить кронштейны для крепежа внутреннего блока. Можно, конечно, спрятать коммуникации в наружные короба, но это не украсит интерьер.

Мало того, работы по монтажу в свежеотремонтированной квартире стоят значительно дороже, особенно после евроремонта.

Теперь о других возможных «засадах». Очень часто ошибки начинаются еще при покупке кондиционера. Желая сэкономить, мы идем в ближайший магазин (а то и на рынок) и покупаем кондиционер. И что? И все: мы с ним один на один. В лучшем случае, внимательно прочитав инструкцию, беремся его устанавливать.

А между тем установка сплит-системы в квартире – совсем не то же самое, как установка холодильника или телевизора: дескать, принес домой, поставил в выбранное место, включил и – работает! С кондиционером такой номер не пройдет. Кондиционер требует грамотного монтажа. Тут как раз тот случай, когда на монтаже нельзя экономить. Чем лучше установили – тем дольше прослужит. Не случайно ведь монтажные работы составляют 18–30% от стоимости агрегата.

Помню, как один опытный и сдержанный на вид монтажник, отвечая на мой, вполне невинный вопрос: с чего начинать монтаж кондиционера, неожиданно заволновался и возопил: «Люди! Вы же все грамотные! К каждому кондиционеру дается инструкция на русском языке, в ней и монтаж, и правила эксплуатации расписаны «для дураков», по пунктам. Да прочитайте же вы ее, черт возьми, прежде чем совать руки! А еще лучше – зовите специалистов». И он, увы, прав.

Монтаж: с чего начать?

Схема монтажа сплит-системы

1. Коммуникации (в штробе)
2. Дренаж (в штробе)
3. Канализация
4. Сифон
5. Электропроводка – к щитку (в штробе)
6. Отверстие в стене, пробитое с наклоном 1–3°

Первый этап: проводится отдельная электропроводка

К любому, даже маломощному (1,5 кВт) кондиционеру необходимо провести отдельную электропроводку и поставить отдельный автомат в электрощите. Потому как старая проводка может не выдержать нагрузки и, не дай Бог, загорится. Если же отдельную проводку для кондиционера проложат специалисты-монтажники – возможность возгорания сводится практически к нулю.

Особенно будьте бдительны, если дом ваш старше 1990 года рождения. В старых домах проводка, увы, не рассчитана на нагрузки от использования мощного электрооборудования. Монтажники помнят случай, когда хозяин квартиры из-за кондиционера вынужден был заменить всю проводку: старая просто не выдерживала и постоянно выбивало пробки.

Второй этап: монтаж наружного блока

Для этого монтажники просверливают отверстия для кронштейнов, на которые потом устанавливають внешний блок.

Если вы ставите его на открытом балконе, то проблем нет: прикрепили болтами, ветерок его обдувает – и порядок (если балкон застеклен, то аппарату не будет хватать воздуха для работы и он скоро сломается). Если же хотите прикрепить блок на стену, то без прочных кронштейнов не обойтись. Причем они должны выдерживать вес, в несколько раз превышающий вес блока. На высоких этажах «наружник» монтируют с машины, снабженной раздвижной лестницей. Или вызывают альпинистов (если монтаж пойдет выше 5-го этажа). Такие вызовы оплачиваются отдельно и стоят от 60 до 150 долларов. А иногда требуются и техника в виде машины с пожарной лестницей-стрелой, и альпинист.

Если вы живете на верхних этажах, то наружный блок можно поставить на крышу. Но учтите, что разница между внутренним и внешним блоками по высоте не должна превышать 3–20 метров (в зависимости от марки кондиционера и модели).

Если же ваша квартира расположена на первом этаже, настоятельно рекомендую повесить внешний блок выше 1,8–2 метров над землей и «спрятать» его в клетку. А то могут и украсть. На одной из фирм нам рассказали историю. Пришел мужик и заказал только внешний блок. Менеджеры удивились: «А почему вы не хотите целиком сплит-систему». – «Да есть у меня внутри кондиционер, а вот наружный «ящик» вчера срезали. На первом этаже, под окном висел». Независимо от высоты, на которой «привинчен» внешний блок, надо сделать над ним металлический козырек. Это спасет блок от снега и сосулек, которые по весне имеют обыкновение падать с крыш, разбивая все на своем пути.

Вообще установка внешнего блока – ответственное дело. Если его слабо закрепить, он ведь может и свалиться… на кого-нибудь. В течение гарантийного срока ответственность за последствия этого несет фирма, которая установила кондиционер. А после – вы сами будете отвечать.

Чего нельзя делать с внешним (наружным) блоком?
Есть ограничения места для установки внешнего блока:

1. Поверхность стены, на которую будет установлен блок, должна быть прочная (иначе под тяжестью блока она может разрушиться) и гладкая (иначе блок будет вибрировать и деформироваться).

2. Нельзя перегибать трубки с хладагентом (фреоном) по несколько раз на небольшом участке и развинчивать их соединения (это приведет к утечке хладагента). Если трубки закрутились в кольцо радиусом менее 100 мм, то компрессору будет сложнее качать фреон.

Третий этап: установка внутреннего блока

Пульт управления кондиционером
Монтажники крепят шурупами к стене (если блок настенный) или потолку (если блок потолочный) специальные кронштейны и на них устанавливают блоки. После этого обязательно надо проверить прочность крепления (не шатается ли конструкция? При включении кондиционера не вибрирует ли?). Иначе рано или поздно вся конструкция может просто обрушиться вам на голову.

А вот для напольного блока специального крепежа не требуется. Он, как говорится, «пешком постоит». Надо только сразу выбрать для него место (при выборе места учитывайте, чтобы блок не дул на шторы или на стену и стоял подальше от источника тепла). И хотя блок не прикреплен к полу, но после прокладывания всех коммуникаций передвигать его с места на место уже нельзя.

Итак, внутренний блок нельзя устанавливать:
1. …над источником тепла (например, над батареей). Иначе кондиционер будет работать на охлаждение «до потери пульса» и очень быстро выйдет из строя. Представьте, что вы открыли дверцу холодильника, и он будет остужать не только камеру, но и всю комнату. Он «заработается» и выйдет из строя к концу дня. То же самое произойдет с кондиционером. Кроме того, от тепла, исходящего от комнатной батареи, пластиковый корпус блока может деформироваться.
2. …в помещениях, где постоянно работают приборы с высокочастотными электромагнитными колебаниями (например, дрель, сверлильный станок). Высокочастотные колебания могут «сбить» чип (процессор), установленный внутри кондиционера.
3. …непосредственно над кроватью или рабочим местом, иначе есть опасность постоянно простужаться или, хуже того, заболеть воспалением легких.
4. …там, где будет затруднена циркуляция воздуха, например, за шторами и т.п. Расстояние до препятствия не должно быть менее 3 метров. Иначе кондиционер, который поддерживает заданную температуру автоматически, даст сбой. Охлажденный (или нагретый) поток воздуха из кондиционера отразится от препятствия и вернется обратно с той же температурой, с какой «вышел». Кондиционер решит, что работа проделана, нужный климат установлен и отключится. Именно так случилось у моих знакомых. Их кондиционер постоянно «путался в шторах» и отключался, не успев довести температуру комнаты до заданной. Пришлось вызывать специалистов и заново устанавливать систему.
5. …с перекосом – тогда из него на пол будет вытекать вода (конденсат), которая по правилам монтажа должна отводиться по дренажной трубке в специальный резервуар (см. нашу справку о дренаже).

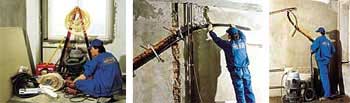

Четвертый этап: штробление стен или пола

Для того, чтобы соединить электропровода и фреоновые трубки между блоками кондиционера, монтажники пробивают желоба в стенах или на потолке (или как говорят установщики – нужно «проштробить магистраль»). Это делают в том случае, если вы хотите сделать скрытую магистраль. Иногда приходится «проштробить», например, не стены, а пол квартиры.

Не хотите штробить? Тогда можно спрятать провода в декоративные пластиковые короба (иногда короба убирают под плинтус). Но перед этим установщики должны будут соединить две медных трубки (для хладагента) и «концы» электропроводки между внешним и внутренним блоками. Проследите, чтобы монтажники сделали это с помощью соединительных фитингов. А в предварительно пробитое отверстие в наружной стене проложили «гидроизоляционный стакан» с соединительным шлангом.

После этого они должны провести так называемую вакуумацию коммуникаций, причем обязательно в течение 50 минут (именно за это время из коммуникаций выйдут «лишний» воздух и влага). Делается эта манипуляция обязательно с помощью специального оборудования.

Причем имейте в виду – для дренажной трубки, как правило, делают отдельную скрытую магистраль (в стене или под полом).

Пятый этап: проверка работы системы с помощью специальной программы

На этом этапе установщики должны включить сплит-систему (кондиционер), установив ее на тест-программу. Если все работает и корпус не вибрирует, значит, порядок. Работа почти закончена. Кстати, советуем каждый год самостоятельно проводить такую проверку работы системы (с помощью этой же тест-программы).

Шестой этап: уборка мусора

Должен предупредить: прокладка магистрали и прочие монтажные процедуры – это грязь, пыль и шум. Но хорошие монтажники (с лицензией на установку кондиционеров) приедут со специальными инструментами (включая металлоискатель для обследования стен на наличие арматуры и скрытых коммуникаций).

Кроме того, у монтажников должен быть пылесос и другие уборочные машины. С их помощью после окончания работ они должны самостоятельно убрать весь мусор. Если монтажники пытаются увернуться от «грязной» работы, строго потребуйте – «уборка территории» входит в оплату за установку кондиционера. Кроме того, с солидной фирмой можно заключить договор на профилактическое обслуживание сплит-системы. Тогда не придется, рискуя жизнью, высунувшись по пояс из окна, чистить наружный блок пылесосом или вызывать альпинистов на свои деньги. При заключении такого договора (в него входит и гарантийный ремонт), конечно, придется заплатить энную сумму, но, поверьте, оно того стоит.

Наружный блок необходимо регулярно очищать от пыли и грязи. Особенно тяжелый период наружного блока – время цветения тополей. Пух моментально забивает фильтры, и кондиционер (если его тут же не почистить) ломается. Конечно, можно почистить пылесосом, если не боитесь высоты. Но лучше не рисковать и вызвать «службу спасения кондиционеров» – то есть фирму по обслуживанию.

При температуре ниже –15°С кондиционер может отказаться работать «на тепло», и тогда понадобится низкотемпературное оборудование (тепловой насос, компрессорный обогреватель и даже обогреватель дренажной трубки). Кстати, в некоторые модели эти устройства уже заложены (см. таблицу).

Что сказали монтажники?

Опытные специалисты-установщики не советуют покупать кондиционеры «у кого придется», на рынке или с рук.

– Сколько раз бывало, проведут установку эдакие неграмотные ухари, а потом люди нам звонят, умоляют помочь, – рассказывал мне один опытный монтажник из весьма солидной фирмы. – Принесут, бывало, с собой такие горе-установщики медную трубку для фреона, а она без заглушек. Если заглушек нет, значит, внутрь попадет влажный воздух. А влажность недопустима для кондиционера: соединясь с внутренностями всей системы, образует кислоту, разъедающую механизм кондиционера изнутри! И вместо того чтобы исправно служить долгие годы, такой кондиционер уже года через три, понятно, отправляют на свалку.

Монтажники рассказали мне, что иной раз попадаются особо упертые заказчики, мол, «я плачу, делайте так, как говорю!». Как быть? Вот недавно был случай. Клиент распорядился установить наружный блок не со стороны улицы, а внутри квартиры, причем в детской комнате. Мотивировал это странным заявлением, что его дети, дескать, еще два месяца будут жить на даче. Все уговоры и аргументы монтажников, что наружный блок нельзя ставить в закрытом, а тем более – в жилом помещении, он проигнорировал. Понятно, что через два месяца упрямый покупатель вызвал монтажников переустанавливать все по новой.

Или вот случай. Клиент пожелал, чтобы внутренний блок дул прямо на кровать, а температура воздуха была бы 18°С. Ему пытались доказать, что будет холодно, кроме того, направленный поток холодного воздуха может вызвать простуду. «Нет! Не простужусь! Ставьте!» Делать нечего, поставили. На следующий день пришли, чтобы установить кондиционер уже в другой комнате, видят, а температура-то на том, вчерашнем сплите, установлена на 22°С.
– Что так? – спрашивают.
– Правда ваша, ребята, замерз я ночью.

Вообще, при правильной работе кондиционера человек не должен ощущать, что его что-то охлаждает или нагревает. Просто комфортно – и все! Как-то позвонил на фирму один товарищ, попросил приехать. Говорит: «Я его, правда, не у вас покупал». Ладно, поехали. Раскрыли блок, а там – дохлая крыса.
Вот такие дела. Отсюда вывод – мало купить и установить сплит-систему. Главное, чтобы вам это сделали профессионалы.

Порядок монтажа сплит-системы

1. Проводка отдельной электропроводки для кондиционера и установка отдельного «автомата» в распределительном щитке.
2. Монтаж внешнего (наружного) блока:

- выбор места для его установки (не ниже 1,8–2 метров над землей, иначе могут украсть – бывали случаи);
- установка поддерживающих кронштейнов (анкерными болтами);
- укрепление внешнего блока на кронштейнах;
- просверливание отверстия диаметром 50–60 см в наружной стене для соединительных коммуникаций (соединят внешний и внутренний блоки сплит-системы);
- вставка в отверстие «гидроизоляционного стакана» (материал, из которого сделан «стакан», – ноу-хау монтажников); укладка в «стакан» соединительных коммуникаций.

3. Монтаж внутреннего блока:

- выбор места (расстояние по горизонтали между внутренним и внешним блоками не должно превышать более 7–30 метров – в зависимости от марки системы);
- установка поддерживающих кронштейнов;
- укрепление внутреннего блока на кронштейнах.

4. Соединение проводов системы:

- штробление стены или пола (для того чтобы спрятать коммуникации или укладка проводов в пластиковый корпус);
- соединение проводов (медных для хладагента и электрических), идущих от внешнего блока, с внутренним блоком с помощью соединительных фитингов;
- проведение процедуры вакуумации (в течение 50 минут, для удаления воздуха и влаги из коммуникаций с помощью спецоборудования).

5. Пробное включение системы:

- проверка работы системы с помощью специальной программы.

6. Уборка помещения (силами монтажников).

Как должен быть устроен правильный дренаж?
Для этого установщики должны:
1. Проштробить магистраль.
2. Перекрыть воду в квартире.
3. Просверлить в канализационной трубе отверстие.
4. Плотно всадить в отверстие дренажную пластиковую трубку с сифоном. Слой воды в сифоне задержит запах, идущий из канализации.

Внимание! Дренажная трубка, по которой отводится накопившаяся влага, должна идти обязательно под наклоном 5–10 мм, чтобы был естественный сток воды. Если наклон сделать по каким-то причинам не удается, вам должны установить специальный насос для «принудительного отсоса влаги». Но! Такой насос не входит в комплект, и его нужно покупать отдельно. Покупка обойдется в 70 – 190 долларов, в зависимости от выбранной вами модели насоса.

Основные проблемы, возникающие при эксплуатации кондиционера

Проблема 1: Кондиционер дует прямо на вас, создавая ощущение сквозняка.
Решение: Надо включить функцию автоколебаний горизонтальных жалюзи (тогда сквозняк превратится в легкий ветерок) либо зафиксировать горизонтальные заслонки в более удачном положении. Если это не дает результата, нужно повернуть воздушный поток влево или вправо с помощью вертикальных воздушных заслонок. В большинстве кондиционеров эта операция делается вручную, но в некоторых моделях ее можно провести при помощи пульта.

Проблема 2: В жаркие дни кондиционер не создает необходимой прохлады, несмотря на то что работает постоянно.
Решение: В этом случае следует проверить, не засорились ли фильтры, закрыты ли окна и двери, не работают ли в помещении дополнительные нагревательные приборы (кипятильники или тостеры). Можно рекомендовать повесить на окна плотные белые жалюзи, хорошо отражающие тепло и свет, таким образом уменьшив теплопоступления через окна почти вдвое. Если и это не поможет, модель необходимо заменить на более мощную.

Проблема 3: С внутреннего блока сплит-системы капает вода.
Решение: Судя по всему, забился дренажный трубопровод. Чаще всего такая ситуация возникает, когда кондиционер с выведенным на улицу дренажным трубопроводом включают на охлаждение при минусовой температуре. В этом случае конденсат может превратиться в ледяную пробку. Чтобы этого избежать, необходимо подогреть дренажный трубопровод до +5 °С с помощью специального кабеля. Если же ледяная пробка все-таки возникла, то стоит подождать оттепели, а до того момента не включать систему на охлаждение.

Проблема 4: Ослабление воздушного потока.
Решение: Почистить воздушный фильтр. Это можно сделать с помощью пылесоса или промыть его мягкой губкой в теплой воде. Эксплуатировать кондиционер без фильтра не рекомендуется, поскольку он защищает не только ваши легкие, но и теплообменник внутреннего блока. При запылении последнего эффективность работы кондиционера падает.

Проблема 5: Обледенение внешнего блока при работе кондиционера на обогрев в условиях небольших отрицательных температур и высокой влажности.
Решение: Если кондиционер не оборудован системой автоматической разморозки, попробуйте включить его в режиме охлаждения. В этом случае внешний блок начинает отдавать тепло улице, нагревается и постепенно оттаивает.

Проблема 6: Преждевременный выход кондиционера из строя.
Решение: Во избежание этого не стоит эксплуатировать его при температурах ниже – 10-15°С. При более низкой температуре масло в компрессоре густеет, и его износ многократно увеличивается. О вреде кондиционеров ходят разные слухи. Но в пресс-центре столичной СЭС нам сказали, что бояться тут нечего: при своевременной замене фильтров и при соблюдении правил эксплуатации никакого вреда сплит-система не таит в себе. По крайней мере, жалоб в санэпидемнадзор не поступало.
